Alca - Модул за монтаж пред стена „Ecology“, „Renovmodul“ AM115/1000E

Система за монтаж пред стена ECOLOGY за вграждане в стена

• плъзгащ се механизъм на държача за отпадъци с осем позиции на разстояние 0–93 мм
• ъглов вентил с възможност за свързване към тръбната система Mepla
• техническото решение позволява закрепване към неравна повърхност, издълбана в стената, без да е необходимо изравняване на задната стена в диапазон от 50 мм
• поцинкована носеща конструкция с четири откидни скоби за лесен монтаж
• Конструкцията на полистироловата изолация улеснява зазидаването, предотвратява образуването на конденз по повърхността на резервоара и намалява предаването на вибрации от резервоара към строителната конструкция
• изваждаща се част от полистирол за лесен достъп при монтажа
• подготовка за монтиране на държач с преходник DG1/2" за биде-седалки и душове
• двойно изплакване, с независимо регулиране и хигиеничен резерв
• икономично изплакване – 2 л за малко изплакване, 4 л за голямо изплакване
• възможност за вграждане на дистанционно или сензорно изплакване
• съвместим с всички бутони за управление на Alcadrain
• резервоарът е изработен от едно парче, което гарантира 100% херметичност
• вход за вода отзад/отгоре в средата Сервизни работи без използване на инструменти
• капакът на сервизния отвор улеснява монтажа и предотвратява проникването на влага и замърсявания

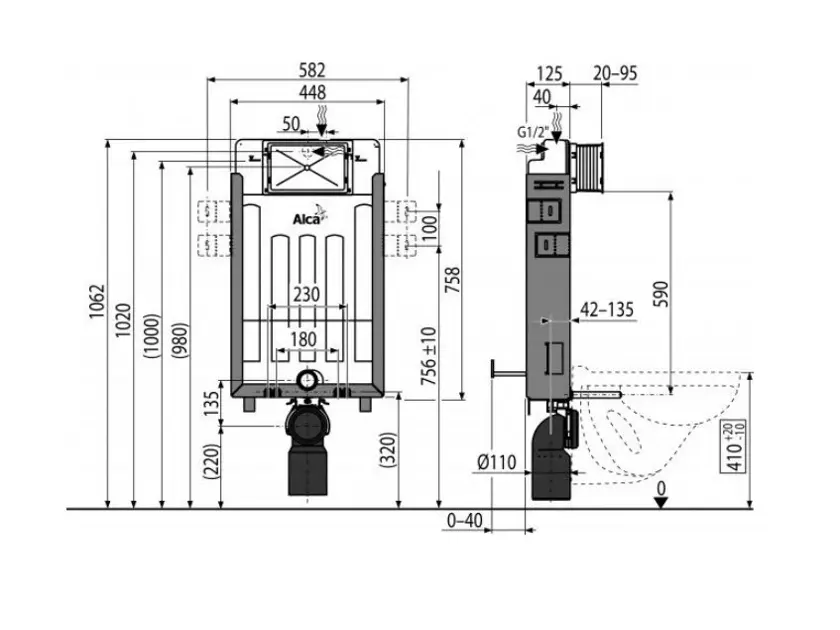

• височина на монтаж 1062 мм
• дълбочина на монтаж, регулируема в диапазона 20–95 мм
• дълбочина на вграждане 125 мм
• материал на носещата конструкция: поцинкована метална конструкция

Използвайте

• за висяща тоалетна с обем на изплакване 2/4 л
• за зазидаване и обзидаване към носеща стена – мокър метод
• подходящ за реконструкции
• за монтаж на висяща тоалетна с разстояние между присъединителните отвори 180 мм или 230 мм

Включено в комплекта

• резервоар с арматура за пълнене и източване
• поцинкована рамка, включително носещата конструкция
• 1/2" резбова връзка за водоснабдяване с вграден ъглов кран Schell 1/2" – 3/8"
• винт за механизма – 2 бр.
• комплект за закрепване: винт Ø8x60 – 4 бр., дюбел Ø12 – 4 бр.
• крепящ материал за монтиране на тоалетната чиния: резбова щанга M12 – 2 бр., шайби – 4 бр., капачки – 2 бр., гайки – 2 бр., защитни капачки за резбата – 2 бр.
• коляно за отпадни води HT90/110 от полиетилен, PE-HD
• уплътнение на входа, полипропиленова втулка, вложка с извивка
• уплътнение за отвод, съединител от полипропилен, уплътнение за съединител
• комплект монтажни капачки за защита на отворите за свързване при монтажа на системата
• двукомпонентен капак на сервизния отвор, който лесно може да се скъси

Технически параметри

• връзка за вода отзад или отгоре чрез монтажни отвори G 1/2"
• работен диапазон на налягането на водата 0,05–0,8 MPa
• препоръчителен диапазон на налягането на водата 0,3–0,5 MPa
• голямо изплакване 3,5–6 л
• малко изплакване 2–4 л
• стандартна настройка за пълно изплакване – 4 л
• стандартна настройка за малко изплакване – 2 л
• хигиенна резерва 2 л
• обем на водата в резервоара 6 л
• изпитване под натоварване от 400 кг
